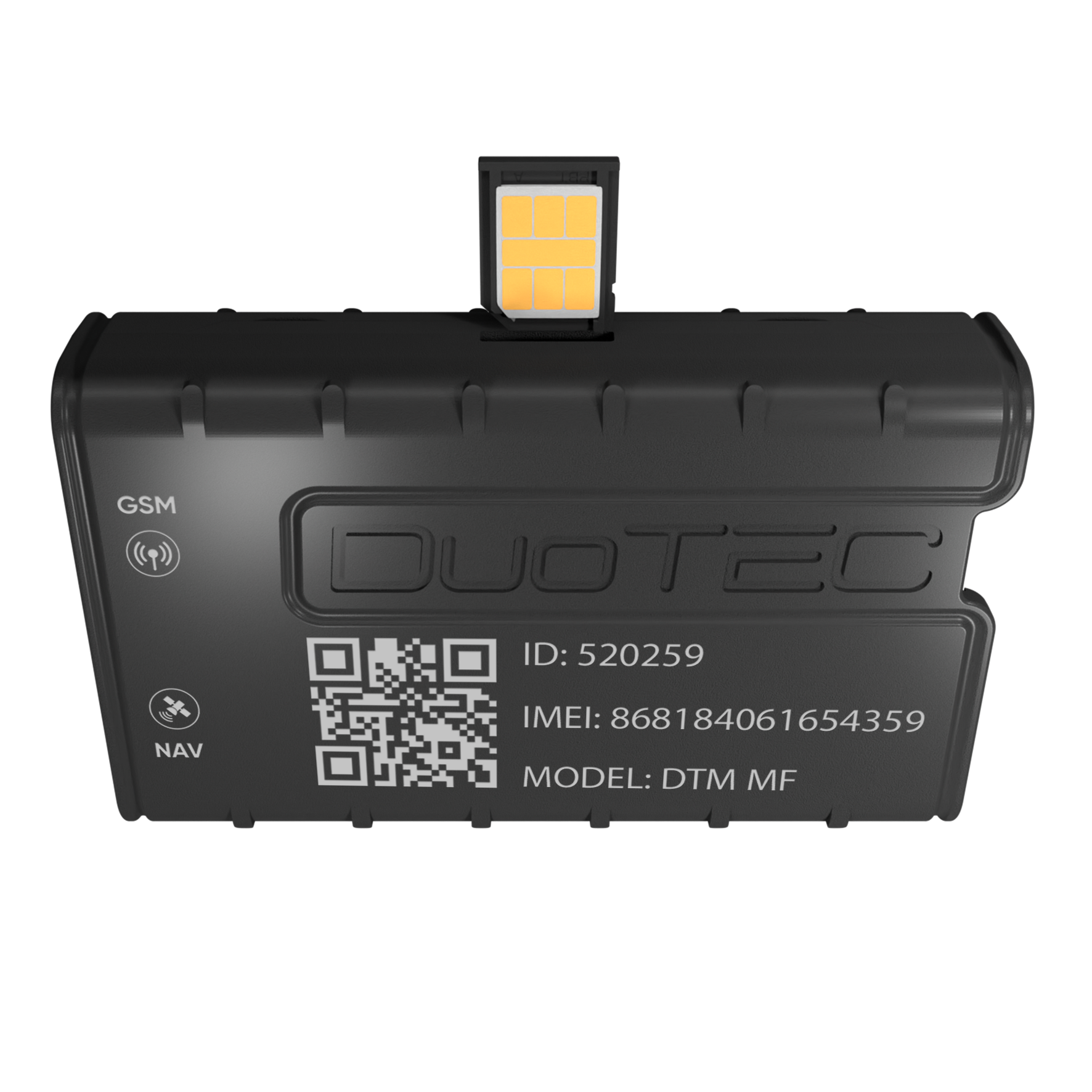

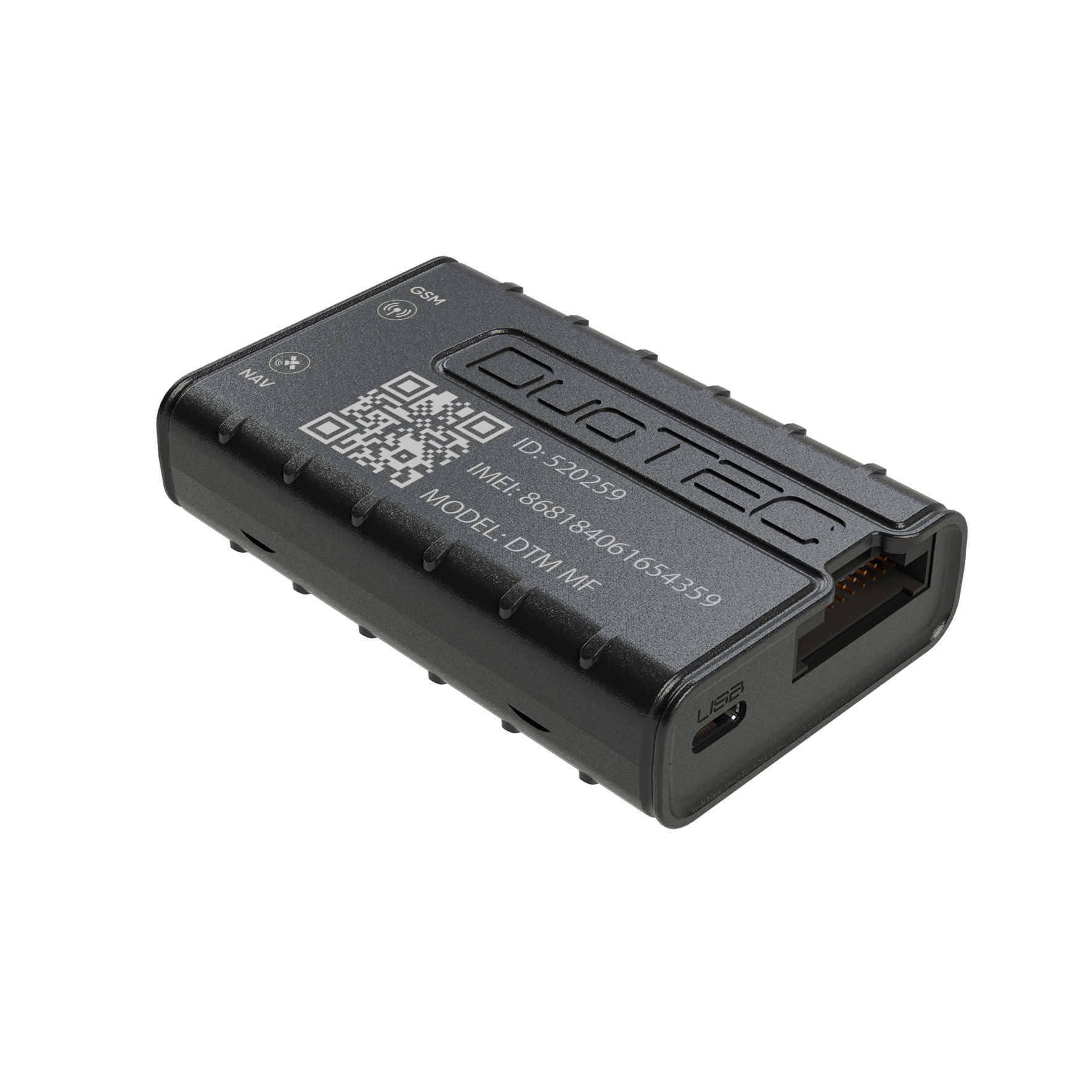

DTM M series

Навигационный терминал мониторинга транспорта

Позиционирование

Мультисистемный GNSS (ГЛОНАСС/GPS/BeiDou), LBS и Wi‑Fi‑позиционирование, геометки

Связь

LTE Cat.1 — энергоэффективная телеметрия. Wi‑Fi — пакетная выгрузка. Bluetooth 5 — периферия и обслуживание

Интерфейсы

CAN FD до 3 линий — высокая скорость сбора с шин
RS‑485 и RS‑232 — промышленные устройства
1‑Wire — датчики температуры и влажности

Входы / выходы

8 универсальных входов — дискретные и аналоговые сигналы
4 управляющих выхода — реле, сирены, подогревы

Антенны

Выбор конфигурации — встроенные или внешние (SMA). Обеспечивает стабильную работу в металлических кузовах

Документация Технические характеристики

LTE Cat.1

CAN FD

Wi-Fi

Bluetooth 5.0

ГЛОНАСС / GPS

2× nano-SIM

Встроенные антенны

Внешние антенны

IP54

Защита 200 В

USB Type-C

6 ч от АКБ

Модификации

Три исполнения под задачу

Характеристики и состав комплекта для каждой модификации.

Базовая

Встроенные GNSS и GSM антенны
RS-232, RS-485, 1-Wire
microSD — опция
Громкая связь — опция
CAN FD — нет

С CAN FD

Всё из модификации MB
CAN FD до 3 линий
microSD — опция
Автоинформатор — опция
Громкая связь — опция

Максимальная

Всё из модификации MC
microSD — включена
Автоинформатор — включён
Громкая связь — включена
Датчик вскрытия — включён

Возможности

Что умеет терминал

Мониторинг, телеметрия, безопасность и дистанционное управление.

Местоположение и пробег

Контроль координат, перемещений, пробега, расхода топлива и наработки моточасов.

CAN-шина

Получение, обработка и отправка на сервер данных из CAN-шины автомобиля. До 3 линий CAN FD.

Внешние устройства

Тахографы, контроллеры рефрижераторов, системы контроля давления в шинах, RFID, счётчики пассажиропотока.

Температура

Контроль температуры с использованием подключаемых цифровых термодатчиков по 1-Wire.

Фотофиксация

Съёмка объектов и ситуаций при подключении совместимой фотокамеры через RS-232 / RS-485.

EcoDriving

Фиксация превышений порогов ускорений, скорости и оборотов двигателя с активацией выхода.

Аварийные события

Удар, резкое торможение, переворот — по встроенным алгоритмам, с передачей тревожных уведомлений.

Дистанционное управление

Сирена, блокировка двигателя, дверные замки, внешние световые и звуковые сигналы.

Голосовая связь

Двусторонняя связь с водителем через гарнитуру: микрофон и динамик 32 Ом.

Автоинформатор

Автоматическое воспроизведение звуковых записей или индикации при наступлении события.

Телеметрия

Формирование и передача данных по расписанию, событию или команде. Несколько серверов одновременно.

Защита и автономность

Защита входов до 200 В, IP54, встроенная АКБ Li-Po 800 мА·ч, до 6 часов автономной работы.

Антенны

Встроенные или внешние

Для сложных условий монтажа предусмотрены разъёмы SMA под внешние антенны навигации и GSM.

GNSS встроенная

Встроенная навигационная антенна ГЛОНАСС / GPS / BeiDou. Входит в комплект всех модификаций.

Базовая

GSM встроенная

Встроенная антенна сотовой связи GSM / LTE. Входит в комплект всех модификаций.

Базовая

GNSS внешняя

Полезно при монтаже в местах с плохим приёмом. Разъём SMA под внешнюю навигационную антенну.

Опция

GSM внешняя

Обеспечивает стабильную связь в удалённых районах. Разъём SMA под внешнюю GSM / LTE антенну.

Опция

Технические характеристики

Инженерные параметры

Полные данные — в руководстве по эксплуатации.

Диапазоны LTE FDD (4G)	B1 / B3 / B5 / B7 / B8 / B20
Диапазоны GSM/GPRS/EDGE (2G)	E-GSM 900 / DCS-1800
Категория LTE	Cat. 1
Протоколы IP-стека	TCP, UDP
Мощность передатчика GSM/GPRS	E-GSM 900: класс 4 (33 дБм ± 2 дБ); DCS-1800: класс 1 (30 дБм ± 2 дБ)
Мощность передатчика LTE FDD	Класс 3 (23 дБм ± 2,7 дБ)
Чувствительность приёмника	E-GSM 900: не более −109 дБм; DCS-1800: не более −108 дБм; LTE FDD: от −96 до −99 дБм
Макс. скорость передачи/приёма	5 / 10 Мбит/с
Количество SIM-карт	2 (nano-SIM, внешний + внутренний)
Детектор глушения сигнала	Есть
Bluetooth / Wi-Fi	5.0 / 802.11 b/g/n (2,4 ГГц)

Поддерживаемые системы	ГЛОНАСС, GPS, BeiDou
Рабочий диапазон частот	GPS L1: 1563,42–1587,42 МГц; ГЛОНАСС L1: 1598,0625–1605,375 МГц
Количество каналов	Захват: 88; сопровождение: 33
Чувствительность	По слежению: −163 дБм; холодный старт: −148 дБм
Время определения координат	Холодный старт: не более 28 с; горячий старт: не более 2 с
Погрешность координат	Не более 1,5 м (в плане), не более 5 м (по высоте)
Погрешность скорости	Не более 0,1 м/с
Частота обновления	Не менее 1 Гц
Внешние антенны	Разъём SMA — навигационная ГЛОНАСС/GPS

Энергонезависимая FLASH	128 Мбит
Количество записей (пакет <127 байт)	Не менее 110 000
Период записи данных	1–3600 с и/или по событию
Поддержка microSD	До 32 Гбайт
Энергонезависимая FRAM	64 кбит

Рабочее напряжение	8–50 В
Защита от высоковольтных пульсаций	До 200 В (с переходом на питание от АКБ)
Средний ток (12 В, рабочий режим)	80 мА
Ток (12 В, навигация выкл., АКБ заряжена)	Не более 1,2 мА
Макс. ток (12 В, зарядка АКБ)	140 мА
Защита от переполюсовки	Есть
Встроенная АКБ	Li-Po, 3,7 В, 800 мА·ч
Время работы от АКБ (1 передача/мин)	Не менее 6 ч
Время полного заряда	Не более 4 ч
Сохранение RTC и эфемерид	Не менее 7 суток
Зарядка АКБ по USB	Есть

Защита входных линий	До 200 В
Универсальные входные линии	8 шт. (аналоговые / дискретные / частотно-импульсные)
Частотно-импульсные входы для ДУТ	До 8, 1–20 000 Гц (меандр)
Диапазон аналоговых входов	0–33 В
Встроенный PULL-UP	Есть, для дискретных входов
Управляющие выходы	4 шт. «открытый коллектор», до 600 мА / 55 В
USB	Type-C (настройка, диагностика)
Цифровые интерфейсы	RS-485, RS-232, 1-Wire
CAN FD	До 3 линий (модификации MC и MF)
Аудиоинтерфейс	Есть, динамик 32 Ом
Акселерометр	Встроенный, ±32 g, погрешность не более 0,5%

Температура хранения со встроенной АКБ	0…+40 °C
Температура хранения без АКБ	−40…+85 °C
Рабочая температура со встроенной АКБ	−20…+60 °C
Рабочая температура без АКБ	−40…+85 °C
Температура заряда АКБ	0…+50 °C
Макс. влажность при 35 °C	95%
Макс. перегрузка при ударах	32 g
Степень защиты корпуса	IP54
Материал корпуса	ABS-пластик
Габариты (без антенн)	91 × 56 × 20 мм
Масса	80 г

Подключение

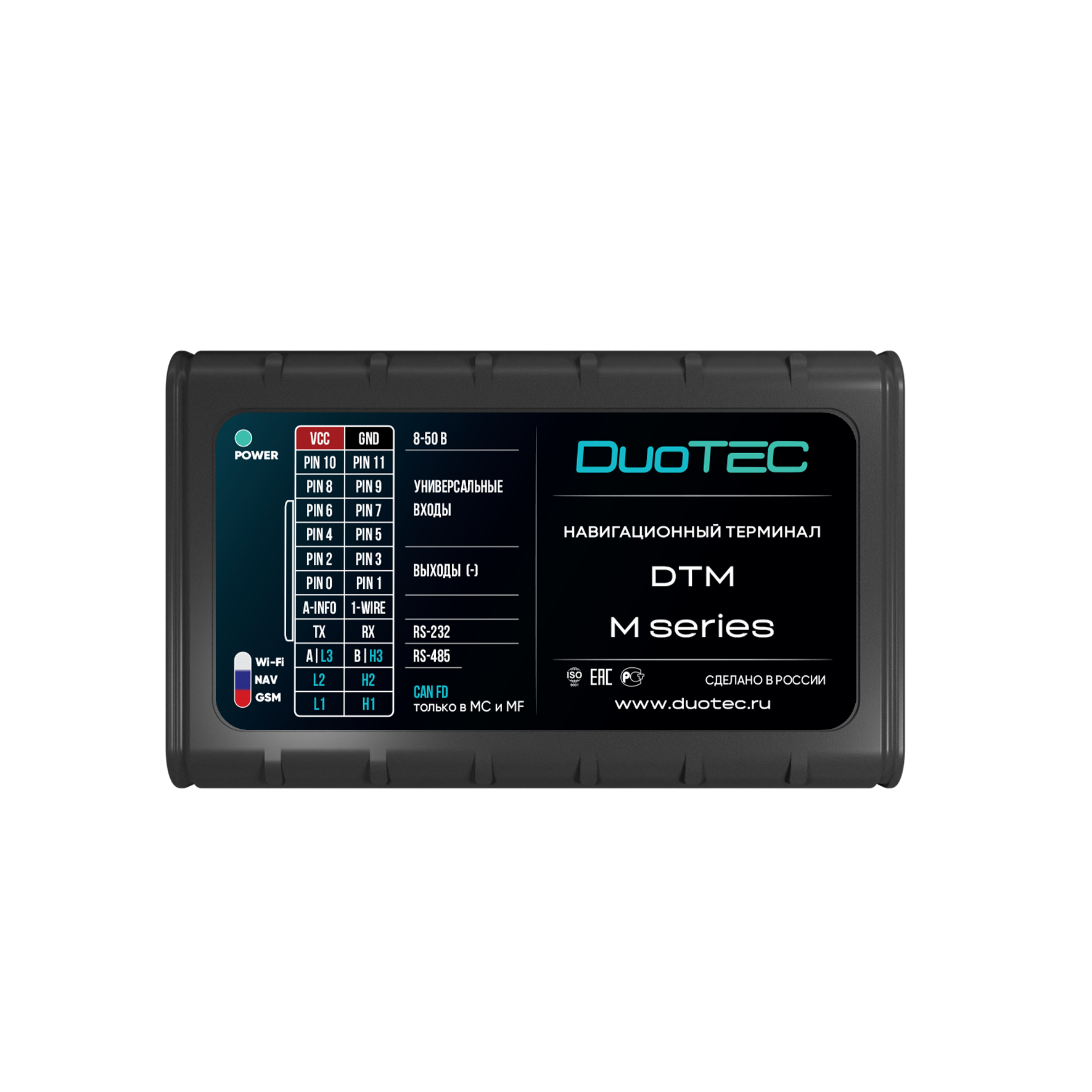

Разъём устройства

24-контактный разъём, две линии по 12 ячеек. Нажмите на контакт, чтобы увидеть назначение и применение.

Модификация Базовая: RS-232, RS-485, 1-Wire. CAN FD недоступна.

Разъём устройства 24 контакта · 2 × 12

Питание

Универсальные входы

Управляющие выходы

1-Wire

RS-232

RS-485

CAN 1/2/3 только MC и MF

Автоинформатор

Нажмите на контакт разъёма, чтобы увидеть назначение и применение

ВНИМАНИЕ. На вход 1-WIRE запрещено подавать напряжение питания. Вход используется только для подключения цифровых датчиков с подтяжкой к земле.

Совмещённые линии. B | H3 и A | L3 — RS-485 во всех модификациях;
в модицикациях MC и MF линия RS-485 может быть переведены в режим CAN 3 (H — High и L — Low) в настройках.
